[IOS开发教程] iOS 11 safeArea详解及iphoneX 适配

发表于 2018-4-13 08:00:05

最近看了许多iPhone X适配的文章,发现很少有介绍safeArea的,就来随便写写

现在对于iPhone X的适配,有一种常见的做法是给导航栏或tabbar增加一个固定的距离,比如顶部增加44pt,底部增加34pt。这种写死距离的做法乍看上去挺简单,其实并不好,理由如下

  1. 不适合多机型的适配,如果以后出了一种带刘海的iPad,需要预留出来的距离就未必是现在写死的距离
  2. 不适合需要支持横竖屏的app,横屏顶部不需要增加距离,反而是左右各有44pt,底部的距离也和竖屏不同
  3. 不够动态。还是举个例子,假如有电话打进来了,导航栏应该会下移,这时候view可能还是会被挡住

这里我想探讨一下如何使用safeAreaLayoutGuide和safeAreaInsets,以一种动态的方式,一劳永逸地解决iPhone X甚至后续所有机型的适配问题。

safeAreaLayoutGuide

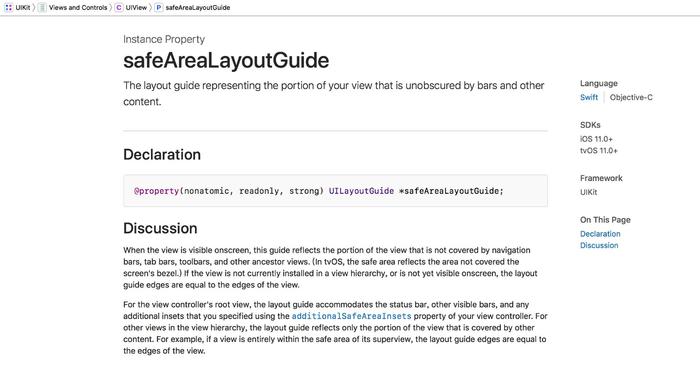

首先我们看看什么是safeAreaLayoutGuide

看起来复杂,其实很简单,我归纳一下有几点:

  1. 它是UIView的一个只读属性,意味着所有UIView对象都有并且是系统帮我们创建好的
  2. 它继承UILayoutGuide,有layoutFrame意味着它能代表一块区域
  3. 它代表的区域避开了诸如导航栏、tabbar或者其他有可能挡住你这个UIView对象显示的所有父view,意味着你的view对象只要相对另一个view的safeLayoutGuide做布局就不用担心她被奇奇怪怪的东西挡住
  4. 对于控制器的view的safeAreaLayoutGuide,他的区域同样避开了statusbar或其他有可能挡住view显示的东西,我们甚至可以用控制器的additionalSafeAreaInsets属性,来额外指定inset
  5. 如果view完全在父view的安全区域内,或者view不在视图层级或屏幕上,那么view的safeAreaLayoutGuide区域其实和view自身是一样大的

safeAreaLayoutGuide是一个相对抽象的概念,为了便于理解,我们可以把safeAreaLayoutGuide看成是一个“view”,这个“view”系统自动帮我们调整它的bounds,让它不会被各种奇奇怪怪的东西挡住,包括iPhone X的刘海区域和底部的一道杠区域,可以认为在这个“view”上一定能完整显示所有内容。

以下绿色部分就是当前控制器view的safeAreaLayoutGuide区域

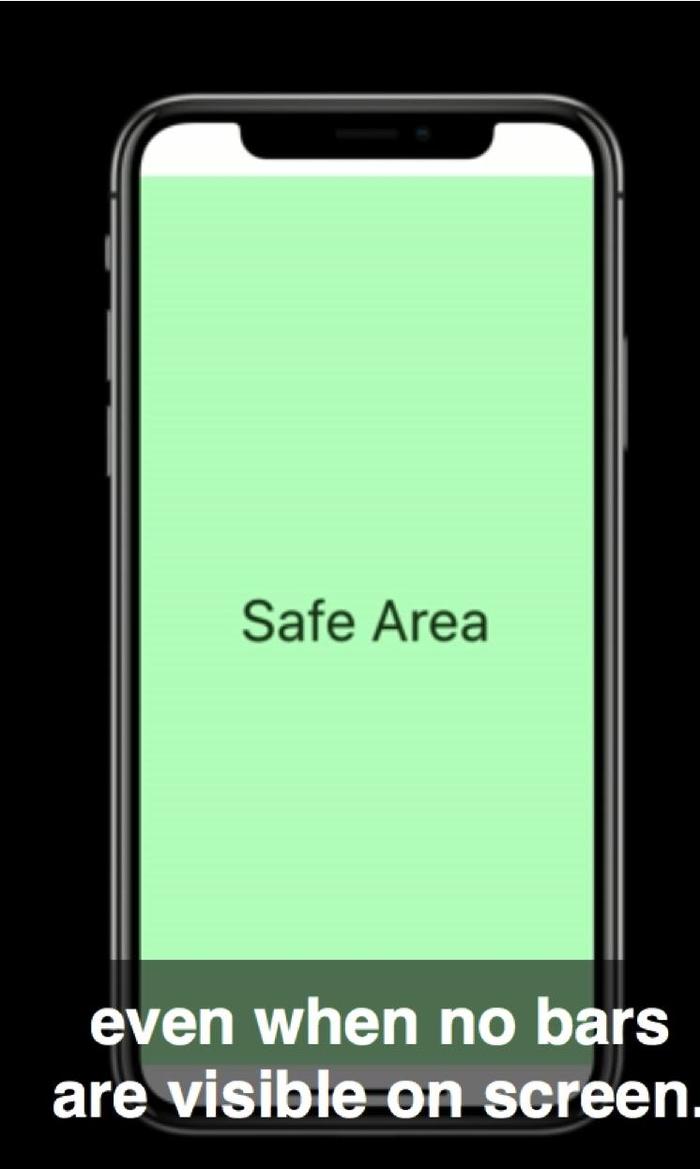

iphone X竖屏safeAreaLayoutGuide的bounds.png

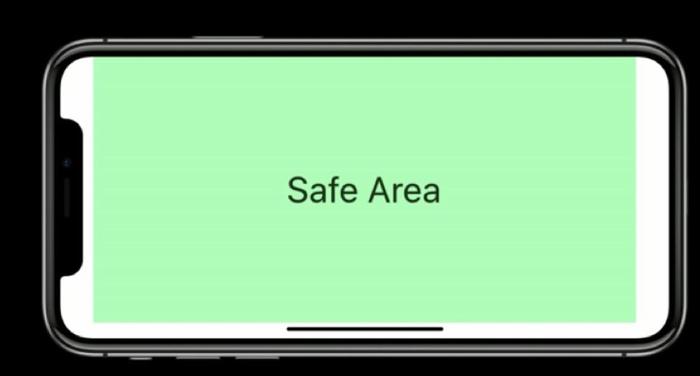

iPhone X横屏safeAreaLayoutGuide的bounds.png

截图来自https://developer.apple.com/videos/play/fall2017/801/

不过需要铭记的一点是这个“view”并不会显示在我们的视图层级上。
UILayoutGuides will not show up in the view hierarchy, but may be used as items in an NSLayoutConstraint and represent a rectangle in the layout engine.

在我看来,他最大的作用是作为参照物,让view可以相对某个view的safeAreaLayoutGuide做布局,从而保证view能正常、安全地显示(相对的那个view不一定要是父view)

在一种常见的使用场景里,以前我的某个view是相对于控制器的view做布局,现在是相对控制器view的safeAreaLayoutGuide做布局了

以前是这样写
[NSLayoutConstraint constraintWithItem:someView attribute:NSLayoutAttributeTop relatedBy:NSLayoutRelationEqual toItem:self.vc.view attribute:NSLayoutAttributeTop multiplier:1.0 constant:0];

现在是这样
[NSLayoutConstraint constraintWithItem:someView attribute:NSLayoutAttributeTop relatedBy:NSLayoutRelationEqual toItem:self.vc.view.safeAreaLayoutGuide attribute:NSLayoutAttributeTop multiplier:1.0 constant:0];

适配前后的效果




可以看到,相同的布局下,横屏在没有statusbar时,距离顶部是0,左边是44,如果有statusbar,距离顶部就是20。反正不管怎么弄,只要我们相对safeAreaLayoutGuide做布局,我们的view就能够安全完整地显示出来

那么非iOS11怎么办?

非iOS11 还是只能对view做布局,就要写两套布局代码,稍后会介绍

这样是不是就足够应对所有情况了呢?

并不是

我们自定义的view有一边需要紧挨着屏幕边缘,比如我项目里是自定义的导航栏,它的顶部是挨着屏幕顶部的,那么导航栏就不能相对view的safeAreaLayoutGuide布局,否则顶部会空出来一截子

frame布局

这时就轮到safeAreaInsets来发挥作用啦

safeAreaInsets

先看一下safeAreaInsets的官方解释


有没有觉得和safeAreaLayoutGuide很像?safeAreaLayoutGuide可能就是根据safeAreaInsets来调整自己的bounds的

iPhone X竖屏时占满整个屏幕的控制器的view的safeAreaInsets是(44,0,34,0),横屏是(0,44,21,44),inset后的区域正好是safeAreaLayoutGuide区域

既然如此,对于自定义的顶部导航栏来说,我们可以给导航栏的高度加上一个vc.view.safeAreaInsets.top,让他变高一点就可以了,这样在X上,竖屏时top = 44, 横屏时top = 0,导航栏的高度能响应改变

需要注意的是,无论safeAreaLayoutGuide还是safeAreaInsets都是iOS11才能使用的。
对于safeAreaInsets,我们可以把版本判断写在一个函数里

我们可以这样写

  1. static inline UIEdgeInsets sgm_safeAreaInset(UIView *view) {
  2. if (@available(iOS 11.0, *)) {
  3. return view.safeAreaInsets;
  4. }
  5. return UIEdgeInsetsZero;
  6. }
复制代码
  1. UIEdgeInsets safeAreaInsets = sgm_safeAreaInset(self.view);
  2. CGFloat height = kDefaultTopViewHeight; // 导航栏原本的高度,通常是44.0
  3. height += safeAreaInsets.top > 0 ? safeAreaInsets.top : 20.0; // 20.0是statusbar的高度
复制代码

问题又来了,这段代码放在什么地方合适呢?前面官方文档提到过,如果view不在屏幕上或显示层级里,view的safeAreaInsets = UIEdgeInsetsZero,所以我们需要明确知道safeAreaInsets改变的时机

实际上系统已经提供了回调

对于UIViewController

代码如下:
-(void)viewSafeAreaInsetsDidChange NS_REQUIRES_SUPER API_AVAILABLE(ios(11.0), tvos(11.0));

对于UIView

  1. -(void)safeAreaInsetsDidChange API_AVAILABLE(ios(11.0),tvos(11.0));
复制代码

这里主要探讨controller的回调,view的回调是类似的。只要controller的view的safeAreaInsets改变,系统就会调用viewSafeAreaInsetsDidChange。自然而然,我们会想把以上代码放在这里,然而这里有个大坑,你会发现,当这个控制器以动画的方式push进来时,导航栏的高度也会动画地变高,产生了不必要的多余动画,这种体验很糟糕

那么究竟应该放在哪里?我们很有必要看一下新的viewController调用时序

以下是从“rootVC” push 到 “pushVC”控制台输出的调用时序以及对应控制器的view的safeAreaInsets

  1. 2017-10-04 16:59:59.594811+0800 XXX[15662:803767] Begin pushViewController to [<_TtCC8XXXTests27ContainerViewControllerTest20MockUIViewController: 0x7f9c07b643b0>]
  2. viewDidLoad()---Optional("pushVC")---UIEdgeInsets(top: 0.0, left: 0.0, bottom: 0.0, right: 0.0)
  3. willMove(toParentViewController:)---Optional("pushVC")---UIEdgeInsets(top: 0.0, left: 0.0, bottom: 0.0, right: 0.0)
  4. viewWillDisappear---Optional("rootVC")---UIEdgeInsets(top: 44.0, left: 0.0, bottom: 34.0, right: 0.0)
  5. viewWillAppear---Optional("pushVC")---UIEdgeInsets(top: 0.0, left: 0.0, bottom: 0.0, right: 0.0)
  6. viewSafeAreaInsetsDidChange()---Optional("pushVC")---UIEdgeInsets(top: 44.0, left: 0.0, bottom: 34.0, right: 0.0)
  7. viewWillLayoutSubviews()---Optional("pushVC")---UIEdgeInsets(top: 44.0, left: 0.0, bottom: 34.0, right: 0.0)
  8. viewDidLayoutSubviews()---Optional("pushVC")---UIEdgeInsets(top: 44.0, left: 0.0, bottom: 34.0, right: 0.0)
  9. viewWillLayoutSubviews()---Optional("pushVC")---UIEdgeInsets(top: 44.0, left: 0.0, bottom: 34.0, right: 0.0)
  10. viewDidLayoutSubviews()---Optional("pushVC")---UIEdgeInsets(top: 44.0, left: 0.0, bottom: 34.0, right: 0.0)
  11. viewDidAppear---Optional("pushVC")---UIEdgeInsets(top: 44.0, left: 0.0, bottom: 34.0, right: 0.0)
  12. viewDidDisappear---Optional("rootVC")---UIEdgeInsets(top: 44.0, left: 0.0, bottom: 34.0, right: 0.0)
  13. didMove(toParentViewController:)---Optional("pushVC")---UIEdgeInsets(top: 44.0, left: 0.0, bottom: 34.0, right: 0.0)
  14. 2017-10-04 16:59:59.604563+0800 XXX[15662:803767] Did PushViewController [<_TtCC8XXXTests27ContainerViewControllerTest20MockUIViewController: 0x7f9c0790d170>]->[<_TtCC8XXXTests27ContainerViewControllerTest20MockUIViewController: 0x7f9c07b643b0>] time = [0.009772]
复制代码

可以看到,viewSafeAreaInsetsDidChange调用时机很早,在viewWillAppear后,这是为什么出现多余动画的原因。并且“pushVC”的safeAreaInsets直到viewSafeAreaInsetsDidChange调用前,都是UIEdgeInsetsZero,之后才是正确的UIEdgeInsets(top: 44.0, left: 0.0, bottom: 34.0, right: 0.0)

并且viewSafeAreaInsetsDidChange后面会调用两次viewDidLayoutSubviews,所以我们应该把改变高度或布局的代码都写在viewDidLayoutSubviews里,这样就不会有多余的动画效果了。需要注意viewDidLayoutSubviews可能会由别的操作频繁触发,所以如果调整safeArea布局的代码比较耗时,可以考虑加上一个状态标记,只在didChange后执行一次布局调整

最后的代码应该长这样

  1. - (void)viewDidLayoutSubviews {
  2. [super viewDidLayoutSubviews];
  3. UIEdgeInsets safeAreaInsets = sgm_safeAreaInset(self.view);
  4. CGFloat height = 44.0; // 导航栏原本的高度,通常是44.0
  5. height += safeAreaInsets.top > 0 ? safeAreaInsets.top : 20.0; // 20.0是statusbar的高度,这里假设statusbar不消失
  6. if (_navigationbar && _navigationbar.height != height) {
  7. _navigationbar.height = height;
  8. }
复制代码

适配前后的效果

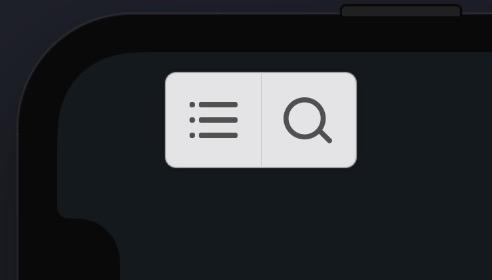

适配前

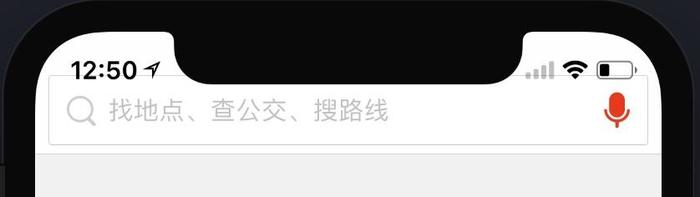

适配后

这样对于frame布局和autolayout布局的各种情况,有了一个动态的适配方案,就是分别使用safeAreaLayoutGuide和safeAreaInsets来灵活处理布局,相比写死一个固定距离,当前和未来的各种机型都能一套代码适配,扩展性更好。我们项目目前也是采用这种做法,如果你的项目需要适配横竖屏或UI控件布局相对复杂,真的应该考虑使用safeArea

顺便提一下,VFL似乎已经废了,因为|只能表示父view的边缘,并没有一个符号来表示父view的safeAreaLayoutGuide的边缘,以前我们写的VFL代码,好多得改,改起来也特别麻烦,建议别再用VFL了

最后一个版本判断的问题,safeAreaInsets和safeAreaLayoutGuide都是iOS11的API,如果不做封装,直接在代码里写,势必会出现大量@available这种版本判断语句,代码里到处是@available,看起来很崩溃,破坏代码可读性。

因为我之前写了一个自动布局框架,这次就将safeAreaLayoutGuide和版本判断都顺便封装在里面了,个人觉得这套框架比NSLayoutAnchor好用,主要作用是简化布局代码书写,以下是生成一个NSLayoutConstraint的对比

  1. // 需求是topLeftView的top等于self.view的safeAreaLayoutGuide的top
  2. // 使用系统API
  3. if (@available(iOS 11.0, *)) {
  4. [NSLayoutConstraint constraintWithItem:self.topLeftView attribute:NSLayoutAttributeTop relatedBy:NSLayoutRelationEqual toItem:self.view.safeAreaLayoutGuide attribute:NSLayoutAttributeTop multiplier:1.0 constant:0];
  5. } else {
  6. [NSLayoutConstraint constraintWithItem:self.topLeftView attribute:NSLayoutAttributeTop relatedBy:NSLayoutRelationEqual toItem:self.view attribute:NSLayoutAttributeTop multiplier:1.0 constant:0];
  7. }
  8. // 使用NSLayoutConstraint-SSLayout
  9. self.topLeftView.top_attr = self.view.top_attr_safe
复制代码

在业务代码里不会出现任何版本判断,大家有兴趣的话可以试一下

以上就是本文的全部内容,希望对大家的学习有所帮助,也希望大家多多支持程序员之家。
