[手机开发] Android自定义view Path 的高级用法之搜索按钮动画

发表于 2017-11-8 08:00:01
太阳http代理AD

关于Path之前写的也很多了,例如path绘制线,path绘制一阶,二阶和三阶贝塞尔路径,这些都是path的基本用法。今天我要带大家看的是Path 的高级用法,先上图,再吹。

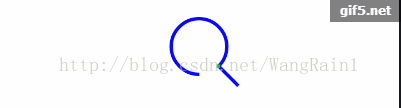

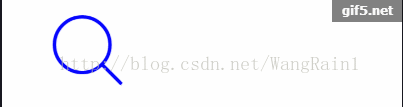

效果大致是这样的。看着是不是挺好。话不多说,切入正题:

既然今天要谈Path的高级用法,那就先来讲一讲(Path -- 中文 )就是“路径”既然是路径,从我们面向对象的想法的话,我们就容易想到 路径 的长度,路径的某一点等。想到这里我们就引出今天 的主要 类--------PathMeasure,字面意思很容易理解--翻译成 路径测量。对这就是我们用来测量路径的类。既然是一个类,我们就要看他集体有哪些方法和属性。

1.构造方法:

一个是有参数,一个无参数。

无参数就很容易理解就是直接创建对象,那有参数呢?

PathMeasure(Path path, boolean forceClosed) ;第一个参数 Path 咿 !这不就是我们的Path 了吗。对既然是测量类,那就是要确定需要测量的那个路径,那第二个参数呢?

第二个参数是用来确保 Path 闭合,如果设置为 true, 则不论之前Path是否闭合,都会自动闭合该 Path(如果Path可以闭合的话)。

2.方法:

这方法还挺多,都是干啥的呢?就找几个重要的,常用的讲讲:

第一个那就是 setPath(Path path, boolean forceClosed)

这方法一看就知道设置path 路径的,就是如果我们创建 PathMeasure,时用的是无参的构造方法时 ,这时候就要用此方法,告诉PathMeasure 当前需要测量的是哪一个path路径。(个人喜欢用无参,比较灵活)。

第二个那就是getLength(),很容易理解就是 获得 path 的总长度。

第三个:getSegment(float startD, float stopD, Path dst, boolean startWithMoveTo),这个方法非常重要,截取片段,截取的结果就是,我们的path路径。参数也很好理解。第一个是开始的距离,第二个是结束的距离(相对于起点==既然是起点,我们怎么找他们的起点呢,其实就是我们绘制图画笔开始的哪一点)。第三个参数就是返回的路径。第四个参数起始点是否使用 moveTo 用于保证截取的 Path 第一个点位置不变。

第四个:getPosTan(float distance, float[] pos, float[] tan),这个也是非常重要的,为什么呢?听我解释一下他的参数就知道了。第一个参数是距离(相对于绘制起点的路径距离),第二个参数是距离起点的坐标点,第三个参数返回的是正玄函数tan@角度。

对这些参数了解之后下面就来讲解我们今天的例子:

首先我们先来个简单的:例如

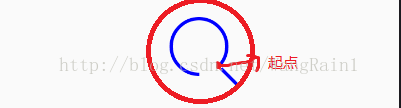

如图这样的分析过程:

1.首先绘制一个圆(蓝色的),从45度开始绘制,注意圆的起点。

2.同圆心绘制大圆(辅助圆)用来辅助绘制蓝色的线。

3.通过getPosTan(float distance, float[] pos, float[] tan)方法得到两个圆的终点的坐标。

4.利用lineTo(x,y)绘制线。就得到我们的搜索图形了。

5.接下来就是实时 截取片段。getSegment(float startD, float stopD, Path dst, boolean startWithMoveTo),截取从距离0到getlength();这样就产生了一个动态的效果了。

看代码:

关于画笔,canvas画布,valueanimator动画,这些请看之前的博客,都有详细讲解。

  1. public class MySearch extends View {
  2. Paint paint;
  3. Path searchPath; //搜索的圆
  4. Path ciclePath; //外圆
  5. //获得宽高
  6. int w;
  7. int h;
  8. //这是保存截取时,返回的坐标点
  9. float serpos[];
  10. float cicpos[];
  11. //测量 path 的类
  12. PathMeasure measure;
  13. //动画产生的实时数据
  14. float value;
  15. public MySearch(Context context) {
  16. this(context,null);
  17. }
  18. public MySearch(Context context, @Nullable AttributeSet attrs) {
  19. this(context,attrs,0);
  20. }
  21. public MySearch(Context context, @Nullable AttributeSet attrs, int defStyleAttr) {
  22. super(context, attrs, defStyleAttr);
  23. //获得屏幕的宽高
  24. WindowManager wm = (WindowManager) context.getSystemService(Context.WINDOW_SERVICE);
  25. w = wm.getDefaultDisplay().getWidth();
  26. h = wm.getDefaultDisplay().getHeight();
  27. //初始化数据
  28. serpos = new float[2];
  29. cicpos = new float[2];
  30. //画笔
  31. paint = new Paint();
  32. paint.setStyle(Paint.Style.STROKE);
  33. paint.setDither(true);
  34. paint.setStrokeWidth(6);
  35. paint.setAntiAlias(true);
  36. //初始化路径
  37. initPath();
  38. //初始化动画
  39. initAnimator();
  40. }
  41. @Override
  42. protected void onDraw(Canvas canvas) {
  43. super.onDraw(canvas);
  44. //移动画布的远点到屏幕中心
  45. canvas.translate(w/2,h/5);
  46. paint.setColor(Color.BLUE);
  47. //这是截取方法返回的路径
  48. Path dra = new Path();
  49. //解除硬件加速,不然没效果
  50. dra.reset();
  51. dra.lineTo(0,0);
  52. //设置当前需要测量的path
  53. measure.setPath(searchPath,false);
  54. //开始截取
  55. boolean s = measure.getSegment(measure.getLength()*value,measure.getLength(),dra,true);
  56. //绘制路径
  57. canvas.drawPath(dra,paint);
  58. }
  59. /**
  60. * 初始化路径
  61. */
  62. public void initPath(){
  63. paint.setColor(Color.BLUE);
  64. //搜索的圆
  65. searchPath = new Path();
  66. RectF rectF = new RectF(-50,-50,50,50);
  67. searchPath.addArc(rectF,45,359.9f);
  68. //辅助圆
  69. ciclePath = new Path();
  70. RectF rectF1 = new RectF(-100,-100,100,100);
  71. ciclePath.addArc(rectF1,45,359.9f);
  72. //测量类
  73. measure = new PathMeasure();
  74. measure.setPath(searchPath,false);
  75. //获取坐标
  76. measure.getPosTan(0,serpos,null);
  77. measure.setPath(ciclePath,false);
  78. //获取坐标
  79. measure.getPosTan(0,cicpos,null);
  80. //根据两点坐标绘制线
  81. searchPath.lineTo(cicpos[0],cicpos[1]);
  82. }
  83. /**
  84. * 初始化动画
  85. */
  86. public void initAnimator(){
  87. ValueAnimator animator = ValueAnimator.ofFloat(0,1);
  88. animator.setDuration(2600);
  89. animator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
  90. @Override
  91. public void onAnimationUpdate(ValueAnimator animation) {
  92. value = (float) animation.getAnimatedValue();
  93. postInvalidate();
  94. }
  95. });
  96. animator.start();
  97. }
  98. }
复制代码

第一个图大家学会了,去练习一下吧!
