[Android教程] Android编程简单实现九宫格示例

发表于 2017-11-28 08:00:01

本文实例讲述了Android编程简单实现九宫格。分享给大家供大家参考,具体如下:

实现的步骤

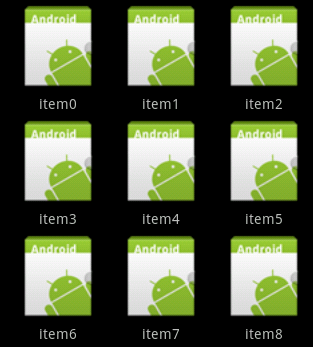

1. 一个整体的容器部分。就是上图中包括整个图片项个各个部分,这里我们使用gridView(表格布局)来实现

2.整个界面里需要注意的是 “重复的部分”,就是 各个图片项和,图片下方显示的文字了。那么我们需要描述这个部分。在描述时,要说明图片位于上方,文字位于下方。

3.迭代,或者说重复的将各项 插入(放入)到容器内。
需要添加/修改3个文件:main.xml、meunitem.xml、activity

main.xml源代码如下,本身是个GirdView,用于装载Item:

  1. <?xml version="1.0" encoding="utf-8"?>
  2. <GridView xmlns:Android="http://schemas.android.com/apk/res/android"
  3. android:id="@+id/GridView"
  4. android:layout_width="fill_parent"
  5. android:layout_height="fill_parent"
  6. android:numColumns="auto_fit"
  7. android:horizontalSpacing="10dp"
  8. android:verticalSpacing="10dp"
  9. android:columnWidth="90dp"
  10. android:stretchMode="columnWidth"
  11. android:gravity="center">
  12. </GridView>
复制代码

在这里需要关注的属性是columnWidth,这里指定了列的宽度,一个列对象,对应一个 “可重复的子项”,这个子项就是我们 的图片项和图片下方文字显示的部分。如果不指定这个宽度的话,默认是每行(展示的行,界面)仅仅只显示一个 “可重复的子项”,而当指定了宽度时,本文指定为90dp,如果每行实际行尺寸大于90,他就会继续将下一个的“可重复的子项”,放置在本行。于是就呈现一种 一行显示多个子项的情况。numColumns属性,指定一个自动填充的值,指示了自动填充行。

2。指定“可重复的子项”,就是需要迭代显示的部分

Android:numColumns="auto_fit" ,GridView的列数设置为自动
android:columnWidth="90dp",每列的宽度,也就是Item的宽度
android:stretchMode="columnWidth",缩放与列宽大小同步
android:verticalSpacing="10dp",两行之间的边距,如:行一(NO.0~NO.2)与行二(NO.3~NO.5)间距为10dp
android:horizontalSpacing="10dp",两列之间的边距。

接下来介绍 meunitem.xml,这个XML跟前面ListView的ImageItem.xml很类似:

  1. <?xml version="1.0" encoding="utf-8"?>
  2. <RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
  3. android:layout_width="fill_parent"
  4. android:layout_height="wrap_content"
  5. >
  6. <ImageView android:layout_width="wrap_content"
  7. android:id="@+id/ItemImage"
  8. android:layout_height="wrap_content"
  9. android:layout_centerHorizontal="true"/>
  10. <TextView android:layout_width="wrap_content"
  11. android:layout_height="wrap_content"
  12. android:layout_below="@+id/ItemImage"
  13. android:id="@+id/ItemText"
  14. android:layout_centerHorizontal="true"
  15. />
  16. </RelativeLayout>
复制代码

最后是JAVA的源代码

  1. @Override
  2. protected void onCreate(Bundle savedInstanceState) {
  3. super.onCreate(savedInstanceState);
  4. setContentView(R.layout.mainmenu);
  5. GridView gridview = (GridView) findViewById(R.id.GridView);
  6. ArrayList<HashMap<String, Object>> meumList = new ArrayList<HashMap<String, Object>>();
  7. for(int i = 1;i < 10;i++) {
  8. HashMap<String, Object> map = new HashMap<String, Object>();
  9. map.put("ItemImage", R.drawable.icon);
  10. map.put("ItemText", "NO."+i);
  11. meumList.add(map);
  12. }
  13. SimpleAdapter saMenuItem = new SimpleAdapter(this,
  14. meumList, //数据源
  15. R.layout.menuitem, //xml实现
  16. new String[]{"ItemImage","ItemText"}, //对应map的Key
  17. new int[]{R.id.ItemImage,R.id.ItemText}); //对应R的Id
  18. //添加Item到网格中
  19. gridview.setAdapter(saMenuItem);
  20. gridview.setOnItemClickListener(new OnItemClickListener() {
  21. public void onItemClick(AdapterView<?> arg0, View arg1, int arg2,long arg3) {
  22. System.out.println("click index:"+arg2);
  23. }
  24. });
  25. }
复制代码

更多关于Android相关内容感兴趣的读者可查看本站专题:《android开发入门与进阶教程》、《Android调试技巧与常见问题解决方法汇总》、《Android基本组件用法总结》、《Android视图View技巧总结》、《Android布局layout技巧总结》及《Android控件用法总结》

希望本文所述对大家Android程序设计有所帮助。
